При разработке этой GSM-сигнализации ставилась простая цель: сделать очень простую и недорогую в изготовлении систему. Поэтому и микроконтроллер применён стоимостью около 50 центов - PIC10F206.

  Для упрощения конфигурирования GSM-сигнализации все настройки сохраняются на сим-карточке, вставленной в мобильный телефон. Использовать можно большинство моделей телефонов Siemens. Исключение составляют модели с индексом "А" - в них не реализовано управление телефоном через разъём. Лучше взять модели с цифрой 5 в конце наименования - с ними меньше всего хлопот. Распайка разъёмов у разных моделей разная. На схеме это указал. У последних моделей Siemens-ов (хх65-75) не забудьте притянуть ножки разъёма 5-7 к "земле". Если этого не сделать, телефон не будет нормально работать.

  Схема охранной системы очень проста и состоит из цепей зарядного устройства(MC34063) и цепей управления (микроконтроллер PIC10F206). Если при сборке не допускать ошибок, всё работает сразу и настройки не требует.

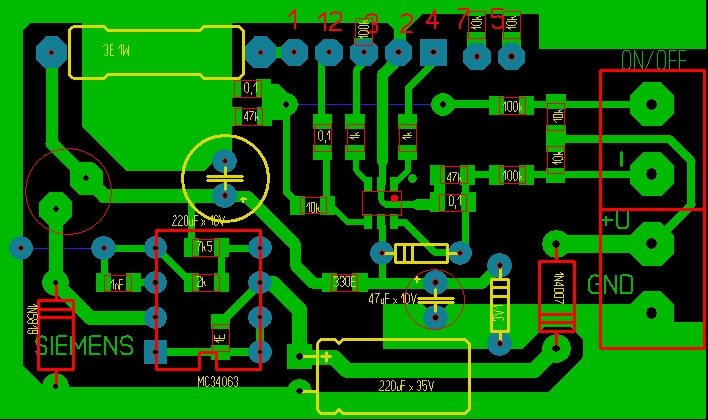

 Все детали монтируются на простой односторонней плате и устанавливаются в подходящей коробочке ( я использовал Z68 ).



  Для того, чтобы заставить работать устройство Вам понадобится инструкция. Пожалуйста, прочитайте внимательно.

  В разделе "Каталог файлов" находится архив с файлами прошивки контроллера и файлом печатной платы системы охраны.




Если при повторении этой конструкции у Вас возникли какие-то вопросы или идеи по улучшению её, напишите мне в онлайн форме свои соображения по этому поводу.
